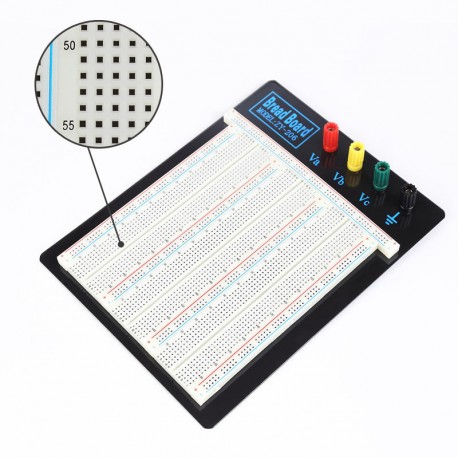

Protoboard ZY-206 2390 Puntos

El protoboard ZY-206 se trata de un tablero, placa de pruebas o placa de inserción, también conocido como breadboard, el cual posee 2390 orificios de interconexión distribuidos en 3 zonas master para conexión de componentes con 630 puntos cada uno, para un total de 1890 puntos, 5 buses de alimentación con 50 puntos positivos y 50 negativos, para un total de 500 puntos de alimentación, además el conjunto del protoboard está montado sobre una base metálica con 4 conectores hembra tipo banana, identificados con los colores amarillo, rojo, verde y negro, así como un adhesivo con 4 soportes de goma para instalarlos en la lámina base a modo de patas de apoyo antideslizantes para el conjunto.

La parte exterior del tablero está mercada con la numeración de las líneas de conexión y tambien identificando con una línea azul y roja la polaridad de las conexiones internas para ayudar a prevenir cortocircuitos por malas conexiones.

Características:

• Total de puntos 2390.
• 3 zonas master con 630 puntos cada una.
• 5 Buses de alimentación con 100 puntos cada uno.
• 4 Terminales hembra de entradas globales tipo banana.
• Base del ensamble en lamina metálica.
• Tamaño total de la base 175mm x 228mm.
