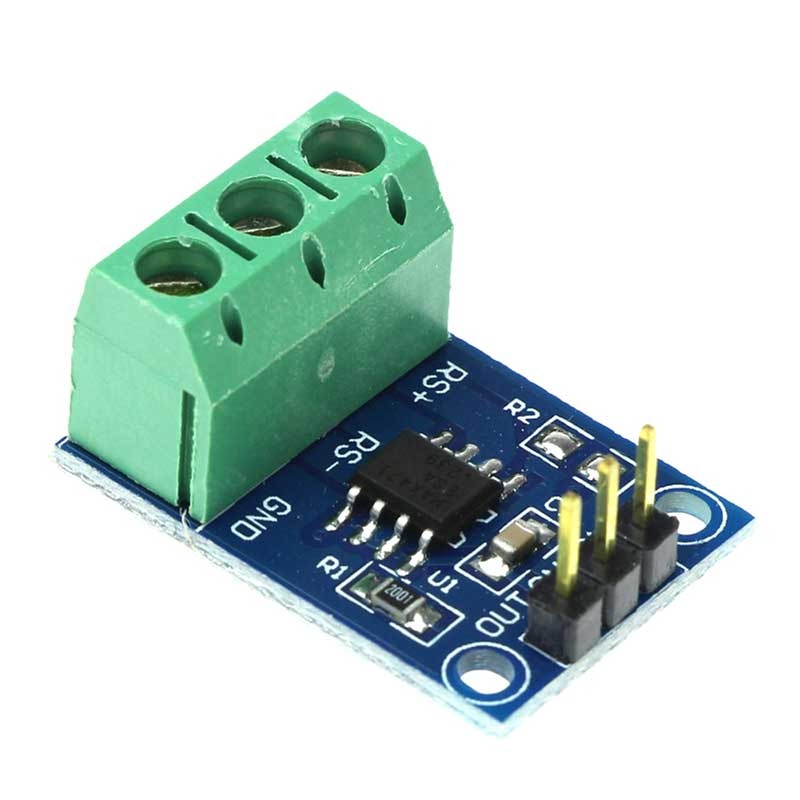

Sensor de voltaje y corriente MAX471 Ver más grande

Sensor de voltaje y corriente MAX471

SCO1012

Nuevo producto

Módulo sensor de voltaje y corriente Max471Se utiliza para probar la corriente y el voltaje del producto. El principio de prueba de voltaje, basado en el diseño de divisor de voltaje resistivo, permite reducir 5 veces el voltaje de entrada del conector rojo.

Más detalles

20 artículos

Bs50.00

Añadir a la lista de deseos

Más

Para voltajes de entrada analógicos de Arduino de hasta 5 V, el voltaje de entrada del módulo sensor de voltaje no debe ser mayor que 5 V x 5 = 25 V (si se utilizan sistemas de 3,3 V, el voltaje de entrada no debe ser mayor que 3,3 V x 5 = 16,5 V). Dado que los chips Arduino AVR tienen un AD de 10 bits, este módulo simula una resolución de 0,00489 V (5 V / 1023), por lo que el voltaje mínimo del módulo sensor de voltaje de entrada es 0,00489 V x 5 = 0,02445 V. El circuito integrado Max471 de la placa se utiliza para probar la corriente consumida por la carga.

  • Rango de voltaje medible:
    • Para placas Arduino que usan 5 V: 3-25 V CC
    • Para placas Arduino que usan 3,3 V: 3-16,5 V CC
  • Rango de corriente medible: 0-3 A CC
