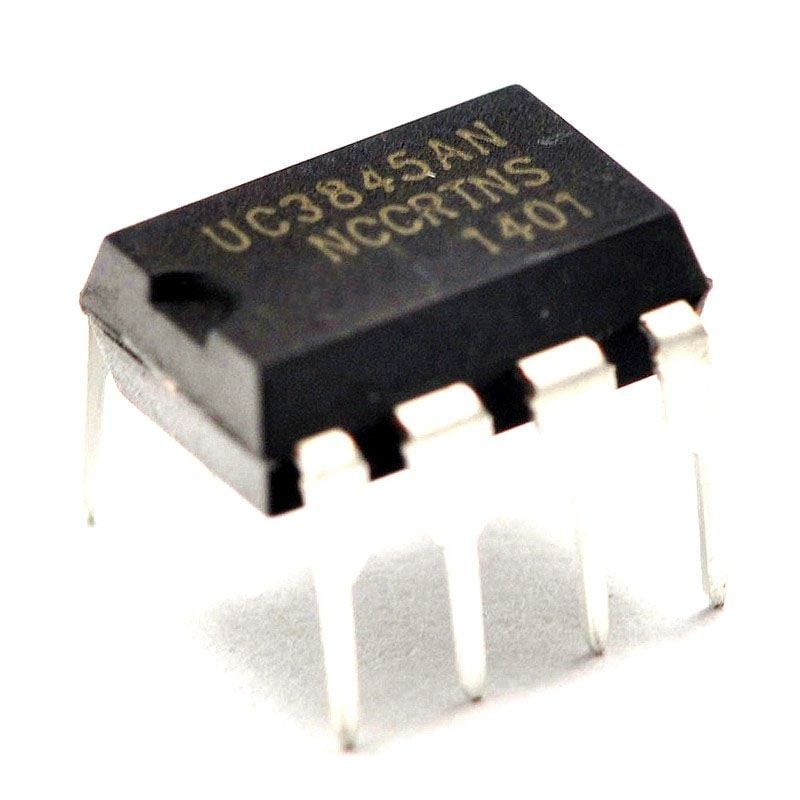

UC3845AN Controlador PWM 500 kHz 50% DIP-8

El UC3845AN cuenta con un oscilador interno, así como referencia compensada por temperatura, amplificador de error de alta ganancia, un comparador de detección de corriente y una salida de tótem de alta corriente, ideal para impulsar un MOSFET de potencia.

También se incluyen características de protección en bloqueos de bajo voltaje de entrada y referencia, cada uno con histéresis, limitación de corriente ciclo por ciclo, un latch para medición de pulso único y un flip-flop que anula la salida cada dos ciclos del oscilador, lo que permite tiempos muertos de salida.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matrícula: UC3845AN
• Encapsulado: DIP-8
• Montaje: THT (Through Hole)
• Pines: 8p
• Voltaje de salida Vref: 4.9V a 5.1V
• Corriente de salida (Io):  1A
• Voltaje de alimentación (VCC): 30V
• Tipo de controlador PWM: Modo de corriente
• Funcionamiento en modo actual a frecuencia de conmutación de salida de 500 kHz
• Tiempo muerto de salida ajustable de 50% a 70%
• Compensación automática de alimentación hacia adelante
• Latching PWM para limitación de corriente ciclo a ciclo
• Referencia recortada internamente con bloqueo por bajo voltaje
• Salida de tótem de alta corriente
• Bloqueo de bajo voltaje de entrada con histéresis
• Baja corriente de arranque y funcionamiento
• Dimensiones: 9.40mm x 6.10mm x 3.30mm
